Graviranje granitnih ploča i umetaka, koje se često odlikuju velikim gabaritima i prilično velikom težinom, zahteva upotrebu specijalnih uređaja. Kombinacija uređaja za graviranje po granitnim pločama i planšet laserske mašine za graviranje kamena u znatnoj meri olakšava i ubrzava ovaj proces, a to znači da stručna lica koja u radionicama rade sa ovakvim uređajima moraju da ih poznaju do tančina.
Ovaj članak posvećen je specifičnostima u primeni uređaja koji se koriste u procesu graviranja granitnih ploča i umetaka.
Graviranje granitnih umetaka
Ako želite da koristite lasersku mašinu za graviranje po kamenu samo za graviranje granitnih umetaka debljine od 0 do 30 mm, koji nisu po dimenzijama veći od rama mašine, u tom slučaju lasersku mašinu treba montirati na površinu stola sa ravnom pločom, kako je to prikazano na donjem primeru (Sl. 1). Mašinu za graviranje treba pričvrtstiti na ploču stola. Za to postoje u donjem delu rama mašine otvori za pričvršćivanje. Granitna ploča (umetak) postavlja se na površinu stola, nakon čega laserska mašina obavlja graviranje.
Posebno bi želeli da istaknemo, da nema potrebe za pričvršćivanjem ploče na stolu. Ako želite da gravirate umetke deblje od 30 mm, potrebno je mašinu izdići iznad površine stola.
Sl. 1 Graviranje ploče na stolu
Graviranje granitnih ploča
Za graviranje granitnih ploča se, po pravilu, koristi postupak dopremanja ploče u radnu zonu graviranja. Debljina ploče za graviranje može da bude proizvoljna (kako male ploče debljine 10 mm, tako i one koje su debljine 50 mm i više).
Postoje različite varijante za dopremanje ploče i različita kolica za dopremanje u zonu graviranja.
Za graviranje granitnih ploča planšet lasersku mašinu za graviranje potrebno je postaviti na nožice, kako bi se granitne ploče mogle dopremati do zone za graviranje. Varijante nožica mogu da budu različite, a najglavnije je da se osigura stabilnost. Nožice se mogu zavariti od L-profila ili od cevi.

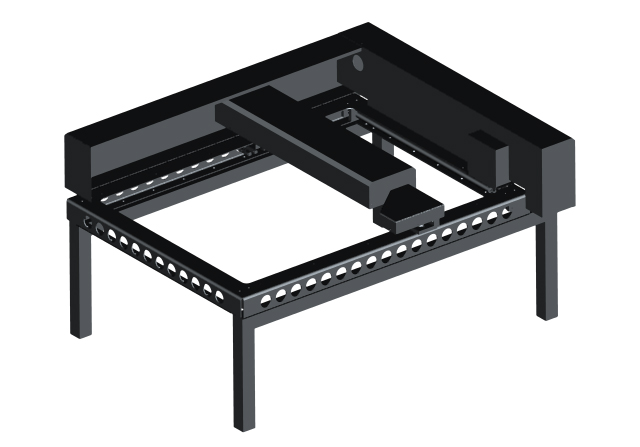

Jedan primer nožica možete pogledati na Sl. 2.

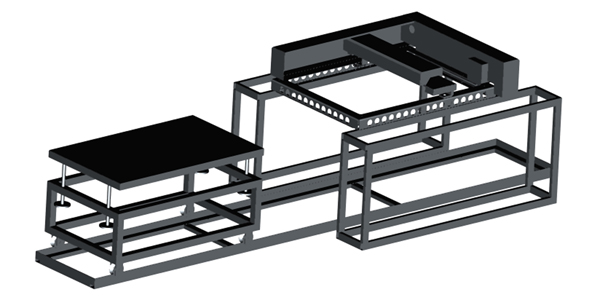

Sl. 2.1 Sistem za graviranje teških ploča (kolica za dopremanje do zone graviranja)
Sistem za dovođenje kolica u zonu graviranja može da bude različit (na točkovima, Sl. 6, na valjcima, Sl. 5), ali su najpovoljnija kolica na valjcima sa podiznim stolom, Sl. 5.
Kolica za dopremanje komada do zone graviranja, urađena na valjcima, montiraju se na vodilice (tračnice), koje mogu da se naprave od L-profila ili od cevi. Primer dopremanja komada do zone graviranja pomoću kolica sa valjcima prikazan je na Sl. 3.

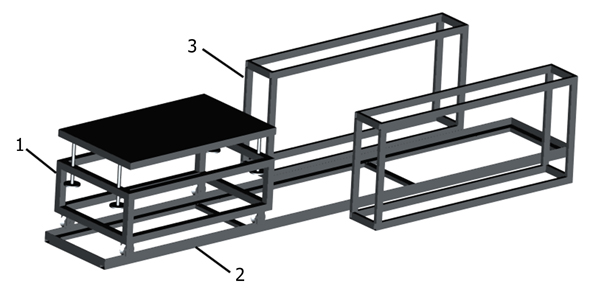

Sl.3 Sistem dopremanja ploča pomoću kolica sa valjcima:
1 – kolica na valjcima, 2 – vodilica, 3- nožice
Ovakav sistem za dopremanje kolica na vodilicama obezbeđuje precizno dopremanje u zonu graviranja (Sl. 4). Ponekad se koriste i obična kolica sa točkićima za dopremanje ploče u radnu zonu (Sl. 6).
Sl.5 Kolica za dovođenje na valjcima: 1 – ram kolica, 2 – točak (prenosni valjak), 3 – zavrtanj za podešavanje visine i nagibа stola, 4 – gumena pokrivka stola, 5 – pokretni sto.
Sl. 6 Kolica za dopremanje, hidraulična na točkićima
Prilikom postavljanja ploče u zonu graviranja bito je da se uspostavi paralelnost ploče u odnosu na okvir laserskog gravera po granitu. Provera paralelnosti ostvaruje se metodom dovođenja glave za graviranje u krajnje četiri tačke ploče i proverom zazora između glave za graviranje i površine ploče. Mehanizam za podešavanje visine i ugla nagiba stola kolica pojednostavljuje proces uspostavljanja paralelnosti ploče i njenog postavljanja u mašinu za graviranje spomenika. Ovakva regulacija obavlja se zakretanjem jednog od regulacionih zavrtnjeva površine stola ili postupkom dopremanja kolica u radnu zonu.
Na taj način, kada koristite lasersku mašinu za graviranje po kamenu, kod ploča velikih dimenzija bitan kriterijum je udobnost postavljanja ploče u zonu graviranja. Možete da odaberete bilo koju šemu za dopremanje kamena u zonu graviranja, a zapravo onu šemu koja Vam najviše odgovara!
